中國機電專業如何使用好的結構建筑進行繪圖？

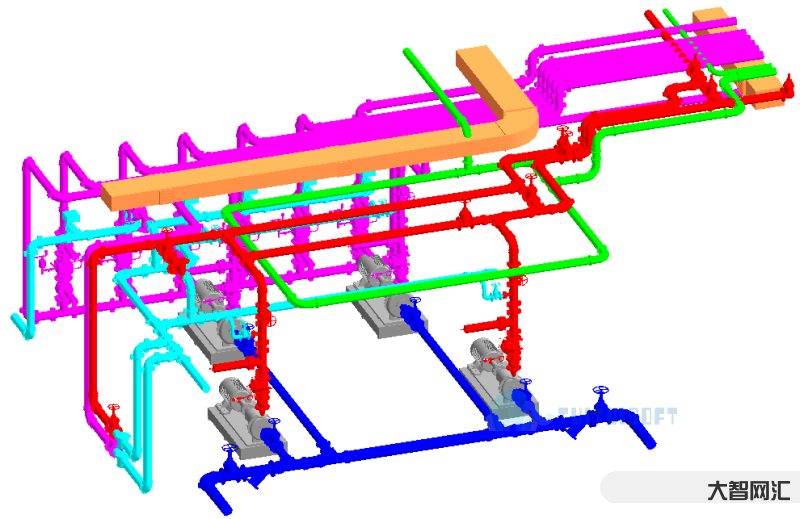

同時，在繪制單專業機電模型時，也可以根據導入的機電單專業進行繪制cad繪制平面圖，然后鏈接到建筑模型，觀察是否有沖突需要修改。
如果建立工作集，則設置中心文件。在繪制工作集中的其他設備時，首先編輯存儲在設備中的模型并繪制，但不立即存儲在中心文件中。保存時，可以存儲在中心文件中，然后工作集中的其他設備可以選擇更新以查看保存的修改文件。
如果有局域網，可以使用工作集，但不推薦。由于網絡要求較高，更重要的是，工作集的**作用是協同繪畫，如機電專業分為每個人繪畫，有些人發現沖突問題，需要修改其他專業修改，通過工作集的方法，可以更方便地看到最終的修改效果，達到良好的合作效果。
由于建筑結構模型繪制后不會進行調整，因此無需建立工作集進行繪制。
如何用revit建模？求教程revit機電教程實例教程。
1.建立項目：使用CAD/BIM管理員提供的項目樣板或預設樣板。
2.指定項目信息：輸入客戶、項目名稱、編號和地址。
3.指定地理位置：通過指定的街道地址、緯度、經度或最近的城市來指示建筑物的位置。
4.建立建設階段：按預設，Revit會定義一個「現有」階段和一個「新」階段。它還將指出現有的拆除階段。如果需要其他項目階段，請建立。建筑模型的上下鏈接信息應在建立地面平面中提供，包括：
(1)定義敷地設置:為地形元素定義高線間隔，選擇剖面切割材料，并指定開挖深度。
(2)建立地形表面:敷地平面或3D視圖中可以通過點選點和匯入3D建立地形表面的數據或匯入點文件。
(3)將專案旋轉到正北:如果要為相對于建筑用地的建筑提供適當?shù)纳舷挛模?qǐng)指定相對于項目北的正北。
(4)指定地界線:繪制地界線，或使用測量數據建立地界線。
(5)增加地板施工板:在地板平面上，在地形表面加入地板建筑板。然后修改建筑地板的結構和深度。
(6)整地地形表面:整地鋪地建板的地形表面是指等高線的變化。
（7）建立停車場、道路和人行道：利用地形表面附屬區域定義現有道路和其他地面元素。加入停車場，取代道路和人行道。
(8)加入敷地組件:如果要保留現有的樹木或其他敷地組件，可以加入敷地設計。
二、建立模型:繪制模型，分為過程。
1.設計初始配置:以量體設置或現有設計，定義樓層和網格，開始建立更大的建筑模型元素。
2.添加基本建筑元素：在建筑模型中放置一般元素可以幫助規劃和配置。稍后，在精細設計中，可以指定特定的元素類型。
3.檢查模型:建立不同的建筑模型視圖，如剖面、立面和3D如果建筑模型在視圖中發生變化，Revit這些變化將擴展到整個項目。
4.將更多元素添加到模型中：建立初始配置后，將更多細節添加到建筑模型中，包括結構(structure)及系統(MEP)后續開發設計的組件。
5.精細模型
三、建立模型文件建筑商和工程師準備施工文件，其過程有
1.建模圖：如果您想與建筑商和工程師共享設計信息，您可以從建筑模型中生成詳也可以建立顯示特定細節的草圖。
2.注釋圖：添加注釋、文字和卷標以提供詳細信息。
3.建立明細表：建立明細表，確定數量并估算成本。
4.添加詳圖：從詳圖資源庫中添加詳圖線和詳圖組件。添加關鍵注意事項以識別所需的設備和材料。
5.精細圖紙：用圖紙建立圖紙后，精細圖紙的外觀。
6.發布施工文件:打印施工文件或發布供電子共享。
7.跟蹤修改：輸入修改信息，使用修改后的云標記進行更改，并指定每張圖紙上顯示的修改。具體來說。
